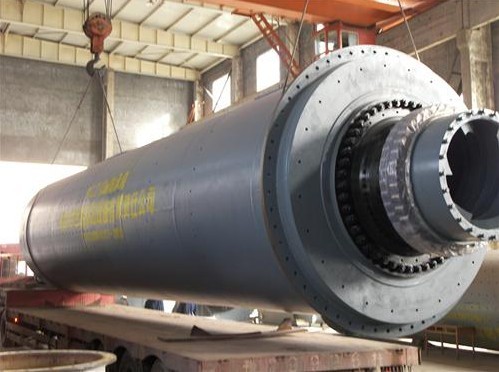

新型干法水泥生產線中的Φ3.2m×13m水泥球磨機在使用過程中如果磨頭中空軸聯接螺栓出現斷裂現象的話，需要專業技術人員對螺栓斷裂的原因進行分析和總結，在此基礎上采取一些措施，避免此類事故再次發生。

Φ3.2m×13m水泥球磨機中空軸聯接螺栓斷裂原因分析

我們首先要對斷裂螺栓的斷裂面進行仔細觀察，如果發現螺栓在中空軸端蓋與球磨機筒體結合面處出現破壞，說明水泥球磨機聯接螺栓的抗剪切能力足夠。螺栓斷裂均出現六角頭根部或者在螺紋牙根部分，如果發現斷裂面比較平的話，這是因為六角根部和牙根部應力集中較大相對比較薄弱，而且拉應力是交變應力，這時我們就可以斷定斷裂是由于拉力作用下產生的疲勞破壞。

Φ3.2m×13m水泥球磨機中空軸聯接螺栓斷裂的處理方法

第1：選材及加工。首先我們應該選用40Gr調質鋼來加工螺栓，以提高螺栓的抗拉強度。在加工時對其中18根M56×290螺栓的螺栓頭根部過渡圓角半徑由標準要求的r=2加大到r=3，而對其中18根六角頭鉸制孔用螺栓M56×n6×300(“n6”表示鉸制處公差)的過渡圓角半徑按r=2車出，并確保36根螺栓螺紋的基本小徑d1=51.67符合標準，以降低應力集中，從而提高了螺栓的抗疲勞能力。

第2：安裝質量控制。我們在安裝的時候，將中空軸與磨機筒體分開，用角向磨光機裝上拋光片來清理中空軸端蓋與磨機筒體端蓋結合面，如果發現螺栓孔兩端面有凸起部分（因螺栓斷裂后可能引起），應先用磨光機磨平，待結合面清理干凈后，并按對稱位置先將18根鉸制孔用螺栓對應鉸質孔裝上并鎖緊，然后在裝18根M56×290螺栓，并按對稱位置的先后順序鎖緊螺栓，最后裝內圈的18根M56×400螺栓，并且注意每根螺栓的鎖緊用力要一致，以保證每根螺栓受力均勻。

第3：使用維護。嚴格控制Φ3.2m×13m水泥球磨機研磨體總載量不超過其額定負荷125t。在生產中應該嚴格按照操作規程操作，修復后滿載運轉48h停機，先用千斤頂將筒體頂緊，在檢查聯接螺栓是否松動，若有松動應該及時鎖緊。在以后生產中每次停機的時候，都應該用千斤頂將水泥球磨機筒體頂緊并檢查聯接螺栓是否松動并鎖緊它。

通過以上方法更換新螺栓，可讓Φ3.2m×13m水泥球磨機長時間安全運行，不會在讓水泥球磨機中空軸聯接螺栓再次出現斷裂現象，方能避免此類重大設備事故的再次發生。
